Einzelnachweisverfahren
Nachweisverfahren für Erzeugungsanlagen:
Die Elektrotechnische-Eigenschaften-Nachweis-Verordnung (NELEV) verlangt, dass Erzeugungsanlagen die technischen Mindestanforderungen erfüllen und von einer Zertifizierungsstelle geprüft werden.
Dieses Verfahren bietet eine maßgeschneiderte Prüfung für Anlagen, die nicht den Standardverfahren mit Einheiten- oder Anlagenzertifikaten (A und B) folgen können. Es kommt insbesondere bei Großkraftwerken, Einzelanfertigungen oder älteren Anlagen zum Einsatz.
Gibt es mehrere Arten des Einzelnachweisverfahrens?
Ja, es wird zwischen dem vereinfachten Einzelnachweisverfahren Anlagenzertifikat C1 und dem Einzelnachweisverfahren mit einem Anlagenzertifikat C2 unterschieden.
Das Anlagenzertifikat C1 wird für komplexe, großformatige oder individuell angefertigte Anlagen verwendet (größer 950 kW), bei denen eine detaillierte technische Prüfung erforderlich ist.
Merkmale des C1-Verfahrens:
- Umfassende Erstellung eines Simulationsmodells, das die gesamte Anlage detailliert abbildet.
- Detaillierte Messungen und Validierungen nach der Inbetriebnahme, um die Übereinstimmung mit den Simulationsergebnissen sicherzustellen.
- Langfristige Überwachung und Modellvalidierung durch den Einsatz von Störschreibern.
Diese Unterscheidung ermöglicht es, den Prüfaufwand an die Anforderungen der jeweiligen Anlage anzupassen, um einen effizienten Nachweisprozess sicherzustellen.
Das vereinfachte Verfahren mit einem Anlagenzertifikat C2 kommt für kleinere (bis 950 kW Anschlusswirkleistung) oder weniger komplexe Anlagen zum Einsatz.
Merkmale des C2-Verfahrens:
- Reduzierter Umfang der Nachweise, insbesondere bei der Modellbildung und den Simulationen.
- Fokus auf grundlegende Netzverträglichkeit und Einhaltung der Mindestanforderungen.
- Geringerer Prüf- und Dokumentationsaufwand.
Für welche Erzeugungsanlagen ist das Verfahren gedacht?
Anlagen, die für das Einzelnachweisverfahren in Frage kommen, sind oft komplexe oder individuelle Energieerzeugungsanlagen mit besonderen Anforderungen. Dazu zählen beispielsweise:
Diese Anlagen zeichnen sich oft durch ihre hohe Leistung, individuelle Anforderungen oder spezielle Einsatzbedingungen aus, die ein standardisiertes Nachweisverfahren unpraktikabel machen.
Der gesamte Prozess umfasst vier aufeinander folgende Schritte:
Bevor die Anlage in Betrieb genommen wird, wird sie in einer Simulationsumgebung nachgebildet, um ihre elektrotechnischen Eigenschaften zu prüfen. Hierbei werden mithilfe der Planungsunterlagen Simulationsmodelle erstellt, die Rückwirkungen der Anlage auf das Stromnetz analysieren.
Wichtige Prüfbereiche:
- Netzverträglichkeit (z. B. Spannungsänderungen, Flicker, Oberschwingungen)
- Leistungsbereitstellung (Wirk- und Blindleistung, Regelfunktionen)
- Stabilität der Anlage im Fehlerfall
Das Anlagenzertifikat C muss vor Inbetriebnahme der Anlage beim Netzbetreiber eingereicht werden. Nach Prüfung erteilt der Netzbetreiber eine vorläufige Betriebserlaubnis.
Sobald die Anlage in Betrieb ist, werden reale Messungen durchgeführt, um die Simulationsmodelle zu validieren und Anforderungen nachzuweisen.
Dazu gehören z.B.:
- Funktionstests und Schutzprüfungen
- Messungen von Netzrückwirkungen, Wirk- und Blindleistung
- Validierung des Verhaltens der Anlage unter verschiedenen Betriebsbedingungen

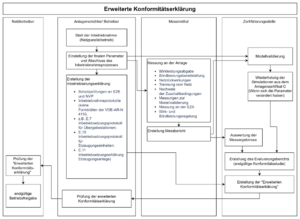

Die Ergebnisse der Messungen werden mit den Simulationen abgeglichen. Wenn Anpassungen nötig sind, wird das Simulationsmodell aktualisiert. Nur wenn alle Anforderungen erfüllt sind, kann die erweiterte Konformitätserklärung ausgestellt werden.
Nach der Abnahme wird der Betrieb der Anlage überwacht. Ein Störschreiber zeichnet regelmäßig Spannungsevents auf, die mit dem Simulationsmodell verglichen werden. Ziel ist sicherzustellen, dass die Anlage langfristig zuverlässig funktioniert und den Netzanforderungen entspricht.
Professionelle Zulieferer
Das Einzelnachweisverfahren erfordert auch auf Seiten des Betreibers fundierte Kenntnisse in Anlagensteuerung, Netzschutz, Generatoren und weiteren technischen Details. Daher empfehlen wir, bereits in der Planungsphase alle Beteiligten eng einzubinden sowie vertraglich verpflichten, um sicherzustellen, dass die Zulieferer umfassenden technischen Support leisten.
Auf einen Blick: Anlagenzertifikat C, Konformitätserklärung, Überwachung
Mit unserer Erfahrung im Bereich Zertifizierungsprozesse begleiten wir Sie von der ersten Simulation bis zur Überwachung Ihrer Anlage – fristgerecht und fachgerecht.
Haben Sie Fragen oder benötigen Sie Unterstützung? Wir beraten Sie gerne!
